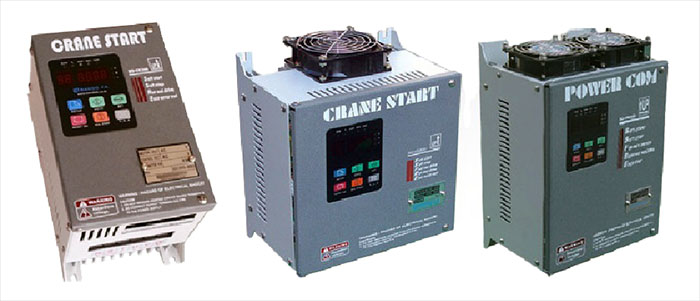

크레인스타트
PRODUCT LIST
크레인 호이스트 주행 및 횡행 제어장치 전용
BD-CR300 : 단방향 기동형, 1.5KW ~ 15KW
BD-SS30 : SCR 자동 정∙역 기동형
- BD-CR300 마그네트 정∙역 동작기능
- BD-CR500 자동 정∙역 동작기능
BD-CR300 마그네트 정∙역 동작기능
- 크레인스타트 BD-CR300 (1.5KW ~ 15KW 사용)
- 크레인 호이스트 횡행 및 주행 기동장치 전용 제품
- 모든 동작이 마이크로프로세스 제어동작에 의한 디지털 표시제어 방식
- 모터 각 상의 전류값 실시간 표시 기능
- 운전 중 입력단 결상 감지 및 정지시 SCR 단락 실시간 감지
- 디지털 EOCR 기능 내장으로 판넬 설치 간편 및 원가 절감
- 단상, 결상, 과전류, 상간 언밸런스 등의 ERROR 감지시 표시 및 정지 동작 기능
- 크레인 BRAKE 정지동작 지연시간 설정 기능 내장으로 슬로우 스톱 가능
- 모터 정∙역 동작시는 SOFT START 출력단에 마그네트 정∙역 회로를 설치하여 사용

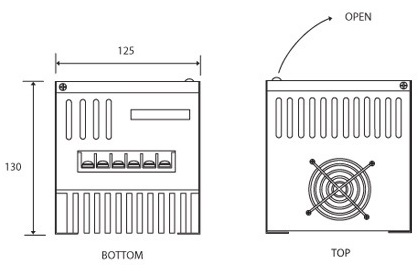

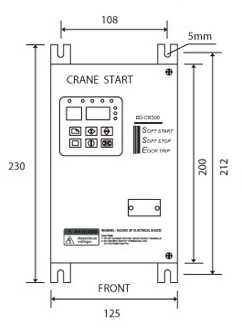

- 크레인스타트 BD-CR300 외형 및 치수
전면 |
|---|
|
상하부 |
|---|
|

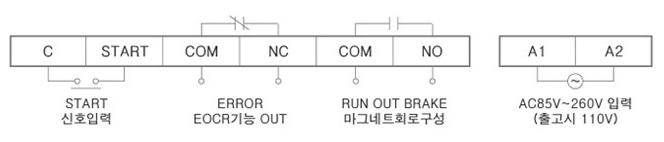

- 크레인스타트 BD-CR300 제어부단자 배치도
- 크레인스타트 BD-CR300 제품 사양표
AC 220V |
||
|---|---|---|
| 형 명 | 정격용량(Kw) | 정격사용전류(A) |
| BD-203S | 2.2 | 11 |
| BD-205S | 3.7 | 15 |
| BD-207S | 5.5 | 22 |
| BD-210S | 7.5 | 30 |
| BD-215S | 11.0 | 47 |
| BD-220S | 15.0 | 60 |
AC 380V~440V |
||
|---|---|---|
| 형 명 | 정격용량(Kw) | 정격사용전류(A) |
| BD-3105/4015S | 1.5 | 4.2 |
| BD-305S/405S | 3.7 | 8 |
| BD-307S/407S | 5.5 | 11 |
| BD-310S/410S | 7.5 | 15 |
| BD-315S/415S | 11.0 | 22 |
| BD-320S/420S | 15.0 | 30 |
BD-CR500 자동 정∙역 동작기능
- BD-CR500 (양방향동작 22KW이하)
- 정역 동작이 내부 SCR 무접점제어로 정지시 슬로우 스톱기능 가능
- 모터 정격의 150% 이상의 설계로 강력한 구동효과
- 운전 중 단상, 결상, 상간 언밸런스, 과전류, SCR단락, 온도상승 등의 ERROR 감지시 원인 표시 및 정지 동작
- 디지털 EOCR기능 내장으로 판넬 설치시 원가 절감 효과
- 모터의 실부하 전류값을 디지털 표시 동작

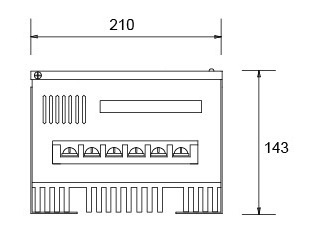

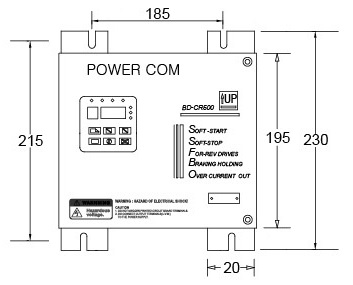

- 크레인스타트 BD-CR500 (22KW이하) 외형 및 치수
전면 |
|---|
|
하부 |
|---|
|
- BD-CR500 (양방향동작 37KW이하)
- 정역 동작이 내부 SCR 무접점제어로 정지시 슬로우 스톱기능 가능
- 모터 정격의 150% 이상의 설계로 강력한 구동효과
- 운전 중 단상, 결상, 상간 언밸런스, 과전류, SCR단락, 온도상승 등의 ERROR 감지시 원인 표시 및 정지 동작
- 디지털 EOCR기능 내장으로 판넬 설치시 원가 절감 효과
- 모터의 실부하 전류값을 디지털 표시 동작

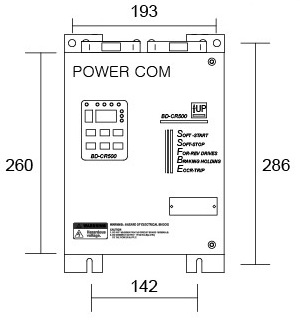

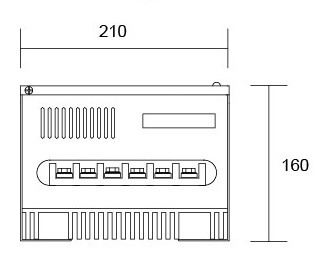

- 크레인스타트 BD-CR500 (37kw이하) 외형 및 치수
전면 |
|---|
|
하부 |
|---|
|

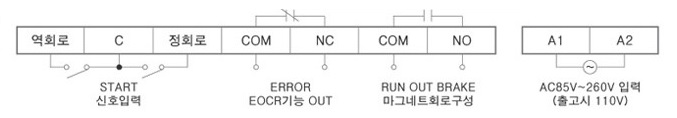

- 크레인스타트 BD-CR500 제어부단자 배치도
- 크레인스타트 BD-CR500 제품 사양표
AC 220V |
||
|---|---|---|
| 형 명 | 정격용량(Kw) | 정격사용전류(A) |
| BD-203W | 2.2 | 11 |
| BD-205W | 3.7 | 15 |
| BD-207W | 5.5 | 22 |
| BD-210W | 7.5 | 30 |
| BD-215W | 11.0 | 47 |
| BD-220W | 15.0 | 60 |
| BD-230W | 22.0 | 87 |
AC 380V~440V |
||
|---|---|---|
| 형 명 | 정격용량(Kw) | 정격사용전류(A) |
| BD-3105/4015W | 1.5 | 4.2 |
| BD-305S/405W | 3.7 | 8 |
| BD-307S/407W | 5.5 | 11 |
| BD-310S/410W | 7.5 | 15 |
| BD-315S/415W | 11.0 | 22 |
| BD-320S/420W | 15.0 | 30 |
| BD-330S/430W | 22.0 | 47 |
| BD-340S/440W | 30.0 | 60 |
| BD-350S/450W | 37.0 | 75 |
