• MK-1500

---

• MK-2500

---

• MK-5000

---

• 특징

• PID 콘트롤러 ((주)오토닉스 TZ4ST14C)와 TPR-UNIT(전력조정기)를 조합하였으므로 최적의 온도를 유지합니다.
• PID 온도 콘트롤러에 AUTO-TUNNING 기능이 있어 최적의 PID 시정수를 연산하고 그 값을 설정하여 빠른 응답과 높은 안정성을 유지합니다.
• 전류(A) 메타가 부착되어 히터의 전류를 감시하며 단선여부도 확인할 수 있습니다.
• 외부 볼륨에 의한 출력 전류(전압)를 조절하여 필요이상의 전류를 제한 설정할 수 있습니다.
• 사용시 약품이나 기타 오물에 의한 부식 방지를 위하여 스테인리스 케이스를 선정하여 제작하였습니다.
• (주)오토닉스 제품을 사용하며 멀티 센서 입력으로 다양한 센서 입력을 선택하여 시험할 수 있습니다.

---

• 기타사항

• 주문제작도 가능함
• 타사 제품 온도조절기와 조합하여 주문제작 함

---

• MK-1000A

---

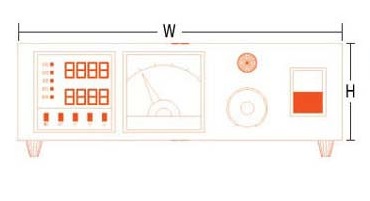

• 외형 및 치수 측정 방법

---

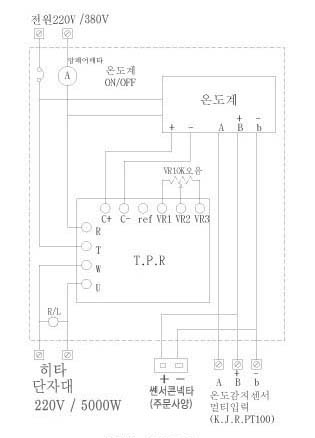

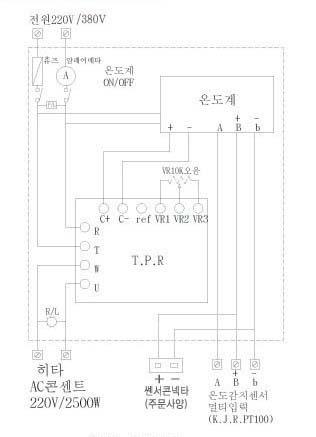

• 내부결선도

---

• 오토튜닝(AUTO TUNING) 동작

PID AUTO TUNING은 각종 제어 대상체의 열적 특성과 열응답 속도 등을 자체에서 측정하여 최적 제어에 필요한 PID 시정수를 연산하고 그 값을 설정하여 빠른 응답특성과 높은 안정도를 낼 수 있도록 하는 동작기능을 말합니다.

• 오토튜닝은 조절기를 부착한 후 초기에 실행하여 주십시오.
• 오토튜닝의 실행 명령은 전면에 부착된 AT 버튼을 3초간 누르면 시작됩니다.
• 오토튜닝이 시작되면 전면에 있는 AT 표시 램프가 깜빡이며 종료 후 자동으로 정지됩니다.
• 오토튜닝 중 정지 명령은 AT버튼을 5초간 누르면 정지됩니다.
• 오토튜닝 실행 중 정지 명령으로 중단시 각 PID 시정수는 변경되지 않으며 이전의 값을 기억하고 있습니다.
• 오토튜닝에 의하여 얻어진 각 PID시정수는 임의로 변경이 가능하며 설정 1그룹에서 변경할 수 있습니다.
• 본 기기는 2종류의 오토튜닝 모드를 갖추고 있습니다.

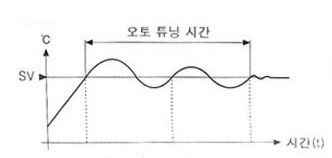

  • Tun1 모드는 설정값(SV)을 기준으로 오토튜닝 동작을 하게 되며, 출하시 기본 사양이 됩니다.

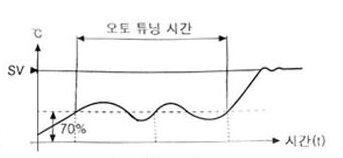

  • Tun2 모드는 설정값(SV)의 70%에서 오토튜닝 동작을 하게 됩니다.
• 모드의 변환은 설정2그룹에서 설정 가능합니다.
• 장기간 사용에 따른 제어 대상체의 열특성 변화가 발생할 경우에는 다시 오토튜닝을 시켜주는 것이 좋습니다.



---

기타 히터 콘트롤도 주문 제작해 드립니다.
