Module

Name: 전력반도체 모듈 (사이리스터, 다이오드, 브리지)
Brand: 영광산전
SKU: YK-POWER-MODULE
Availability: InStock

PRODUCT LIST

TPC / SSR THYRISTOR / SCR DIODE MODULE IGBT

뷰어 다운로드

Adobe Acrobat Reader (PDF)

모듈 / MODULE

Isolated type : Thyristor, Thyristor/Diode, Diode modules
Non-isolated type : 3 Thyristors in one, 3 Diodes in one

절연형 (Isolated type)

Thyristor modules TT KTT ATT Thyristor-diode modules TD DT KDT
KTD ADT ATD Diode modules DD KDD ADD Single Phases Rectifier Bridges Modules (Diode) 2D Three Phases Rectifier Bridges Modules (Diode) 3D

비절연형 (Non-isolated type)

3 Thyristors in one 3AT 3KT 3 Diodes in one 3AD 3KD

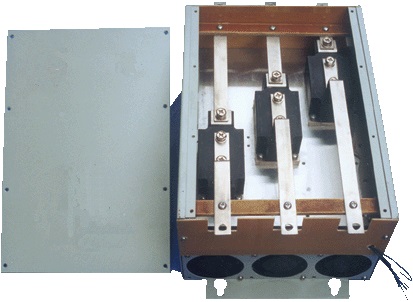

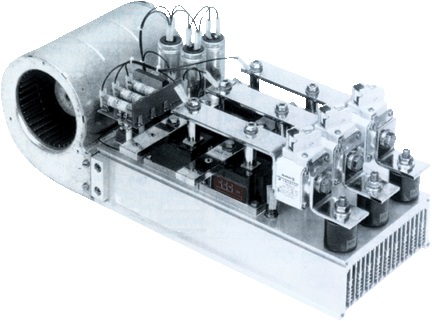

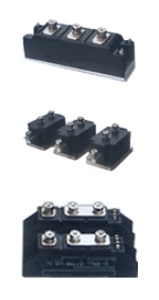

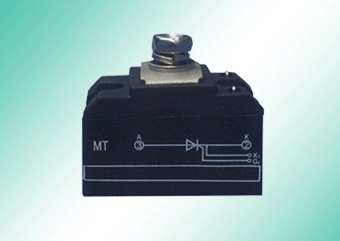

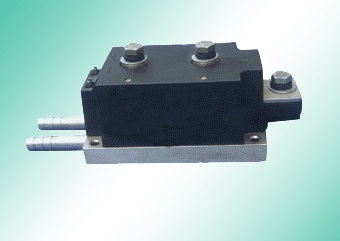

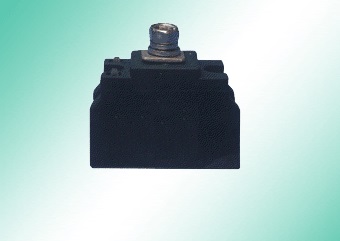

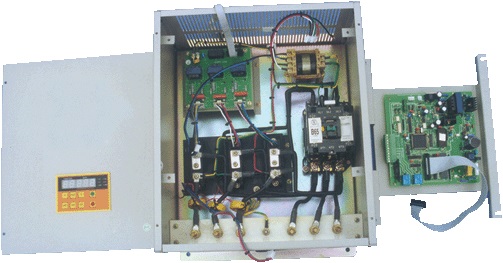

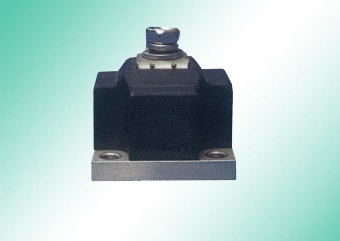

Product Gallery

모듈의 절연 방식과 내장된 소자의 종류에 따라 다양한 제품군이 있으며, 저희 영광산전은 각각의 특성과 장점을 활용하여 고객의 요구에 맞는 최적의 전력 솔루션을 제공하고 있습니다. 궁금한 점이 있으시면 언제든지 문의해 주십시오.

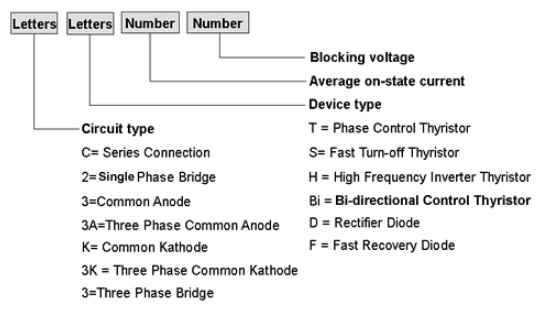

Module type naming

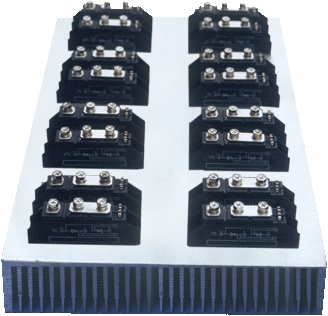

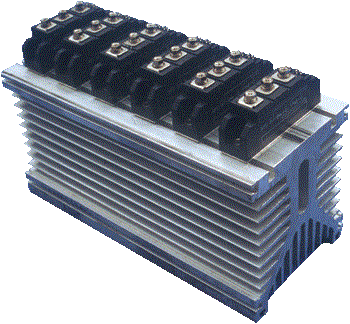

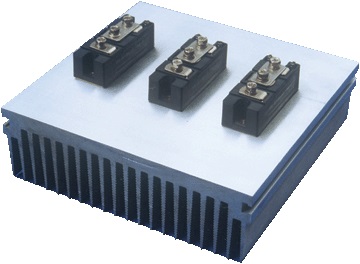

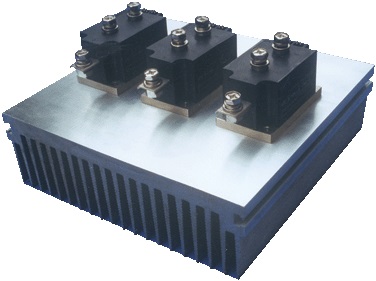

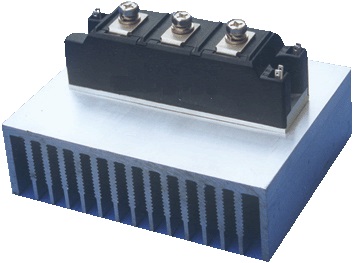

Heatsink Selection for Isolated Type Modules (Forced air-cooling 6m/s)
Module Quanty in A Public Heatsink	26A	40A	55A	70A	90A	110A	135A	160A	200A	250A	300A	350A	400A
1	W80	W120	Z80	Z130	Z130	Z160	Z160	Z160	D100	D120	D160	D200	D210
2	W120	W140	W160	W160	Z200	D100	D120	D140	D160	D200	D250	D300	D320
3	W140	W200	W240	W240	D100	D130	D150	D200	D230	D250	D300	D320	D360

Heatsink Selection for Non-Isolated Type Modules (Forced air-cooling 6m/s)
Module Circuit Style	26A	40A	55A	70A	90A	110A	135A	160A	200A	250A	300A	350A	400A
G Y	---	---	Z80	Z100	Z130	Z160	Z140	D180	D180	D200	D230	---	---
Other Circuits	W80	W100	W120	W140	W160	W160	W200	D100	D120	D140	D160	D200	D200

절연형 모듈 (Isolated type Modules)

절연형 모듈은 모듈 내부의 반도체 소자와 외부 방열판(또는 케이스) 사이에 전기적 절연층이 형성되어 있습니다. 이를 통해 사용자는 방열판을 접지하거나 다른 전위에 연결할 수 있어, 시스템 설계의 유연성과 안전성을 크게 높일 수 있습니다. 산업용 애플리케이션에서 가장 널리 사용되는 형태입니다.

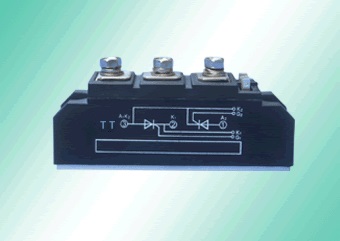

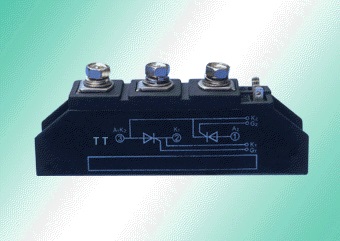

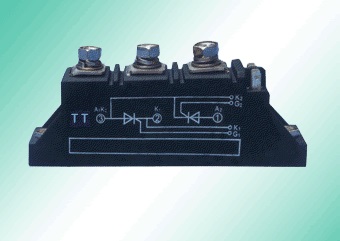

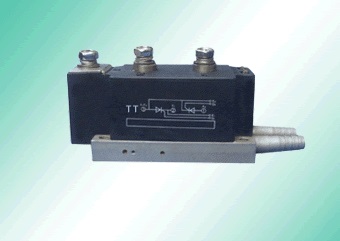

사이리스터 모듈 (Thyristor Modules)

TT

ATT

KTT

하나 또는 여러 개의 사이리스터(SCR)가 절연형 패키지 안에 내장된 형태입니다.
높은 전력 제어 및 정류에 사용되며, 특히 DC 모터 제어, 전원 공급 장치, 용접기, 히터 제어 등에서 가변 전력 제어가 필요할 때 사용됩니다.

사이리스터 모듈 - TT/ATT/KTT

모듈 Type/ Data	V_DRM V_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM /I_TM	V_TO	r_T	R_th (j-c)	T_jm	V_iso	도면	외형 참고 사진
모듈 Type/ Data		T_C= 85°C	10ms		125°C			25°C			25°C	125°C					도면	외형 참고 사진
.pdf	V	A	KA	KA²s	V/µs	A/µs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	V

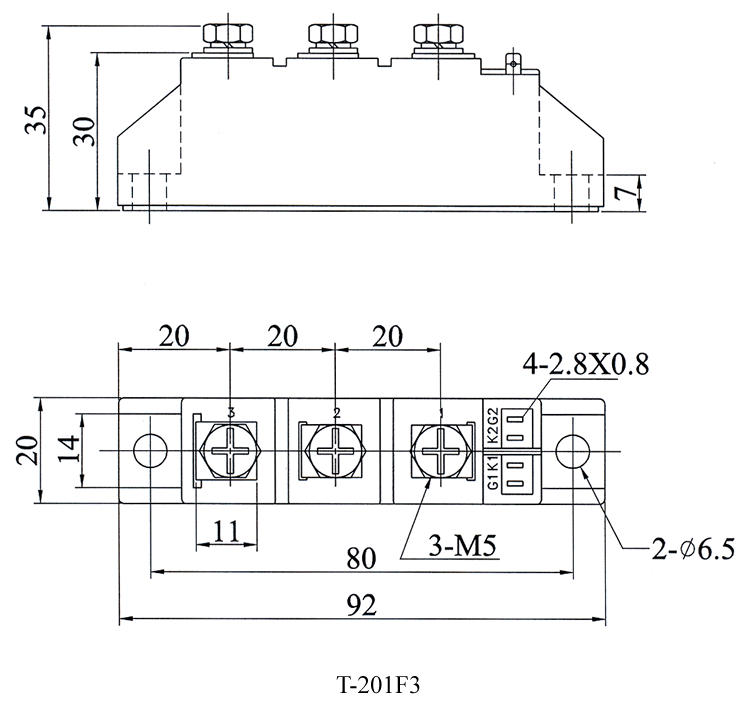

XX26	600-1800	26	0.55	1.50	800	50	8	100	2.0	100	1.69 /78	0.85	9.68	0.950	125	2500	T-201F3	201F3
XX40	600-1800	40	1.00	5.1	800	50	8	100	2.0	100	1.60 /120	0.85	5.57	0.650	125	2500	T-201F3	201F3
XX55	600-1800	55	1.25	7.9	800	50	8	100	2.0	100	1.50 /165	0.85	3.47	0.530	125	2500	T-201F3	201F3
XX70	600-1800	70	1.60	13.0	800	50	10	100	2.0	100	1.48 /210	0.80	2.64	0.410	125	2500	T-201F3	201F3

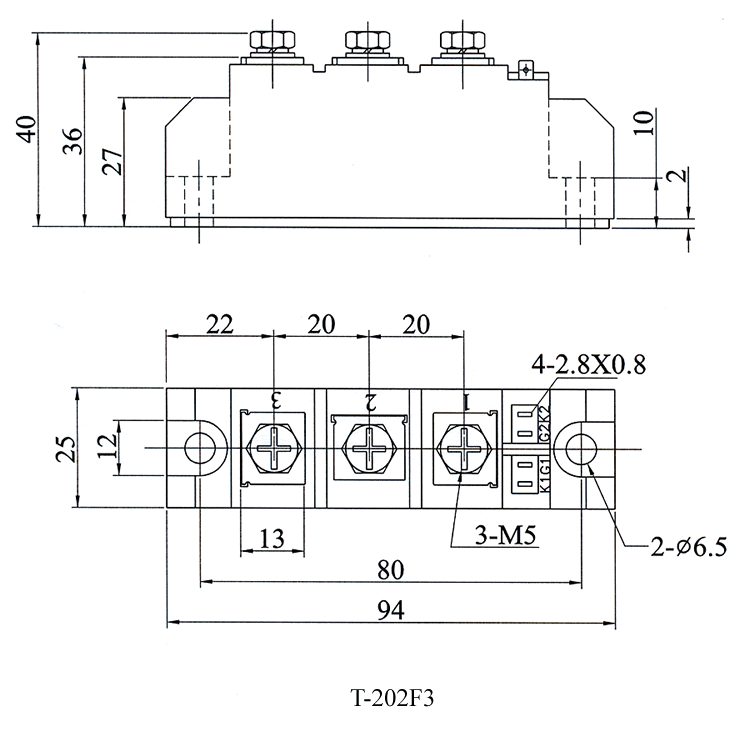

XX90	600-1800	90	2.00	20.4	800	100	10	100	2.0	100	1.70 /270	0.80	3.01	0.280	125	2500	T-202F3	202F3
XX110	600-1800	110	2.40	29.3	800	100	12	100	2.0	100	1.69 /330	0.80	2.29	0.250	125	2500	T-202F3	202F3

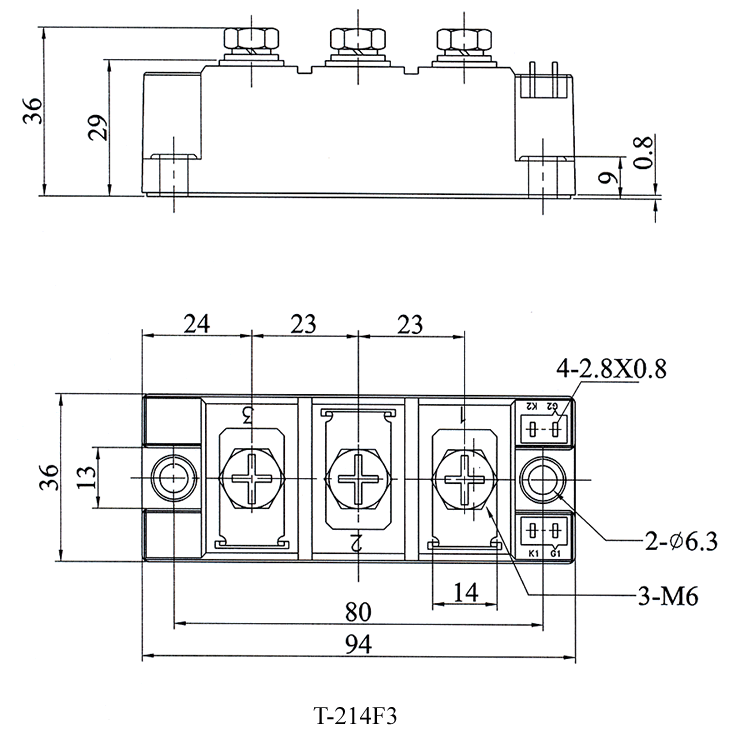

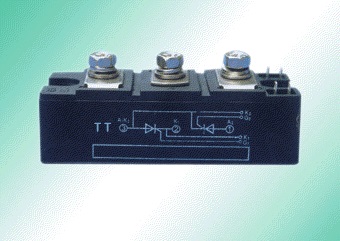

XX135	600-1800	135	3.80	73.6	800	100	20	150	2.5	150	1.75 /405	0.80	2.12	0.200	125	2500	T-214F3	203F3
XX162	600-1800	160	5.40	149	800	100	20	150	2.5	150	1.70 /480	0.80	1.69	0.170	125	2500	T-214F3	203F3
XX182	600-1800	182	5.80	172	800	100	25	150	2.5	150	1.62 /546	0.80	1.26	0.160	125	2500	T-214F3	203F3

모듈 Type/ Data	V_DRM V_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM /I_TM	V_TO	r_T	R_th (j-c)	T_jm	V_iso	도면	외형 참고 사진
모듈 Type/ Data		T_C= 85°C	10ms		125°C			25°C			25°C	125°C					도면	외형 참고 사진
.pdf	V	A	KA	KA²s	V/µs	A/µs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	V

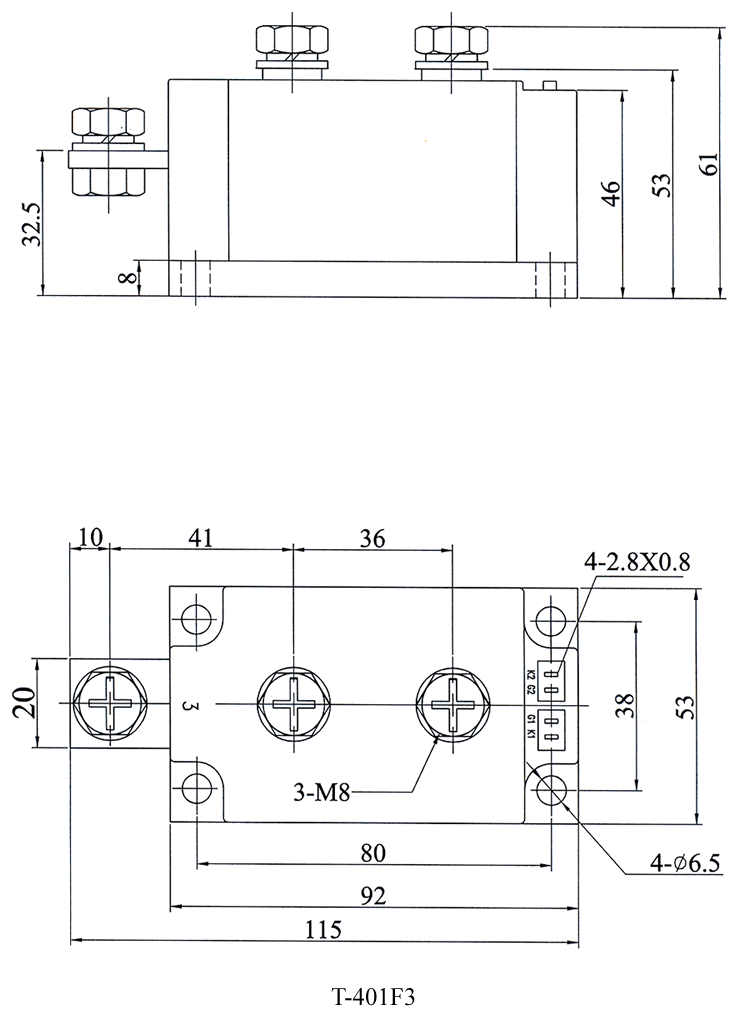

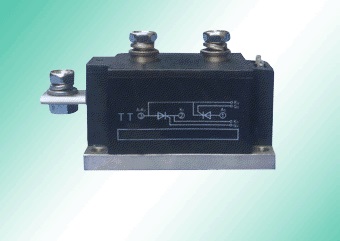

XX200	600-1800	200	7.20	264	800	100	30	180	2.5	180	1.65 /600	0.80	1.27	0.140	125	2500	T-401F3	401F3
XX250	600-1800	250	8.50	368	800	100	30	180	2.5	180	1.57 /750	0.80	0.85	0.120	125	2500	T-401F3	401F3

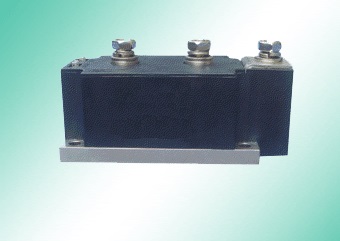

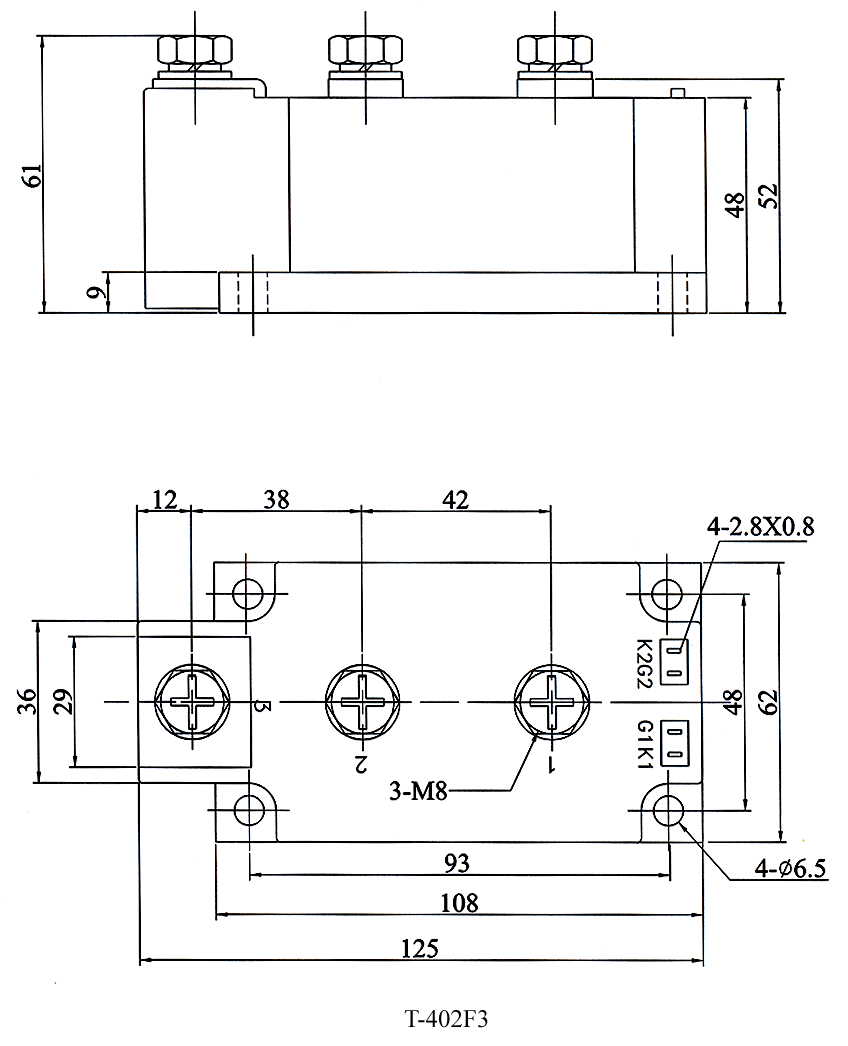

XX300	600-1800	300	9.30	441	800	100	40	180	2.5	180	1.58 /900	0.80	0.72	0.120	125	2500	T-402F3	402F3
XX350	600-1800	350	11.0	617	800	100	40	180	2.5	180	1.45 /1050	0.80	0.50	0.090	125	2500	T-402F3	402F3

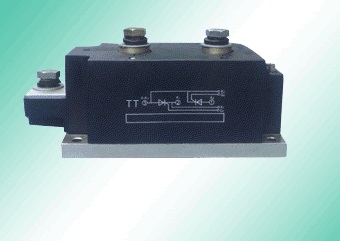

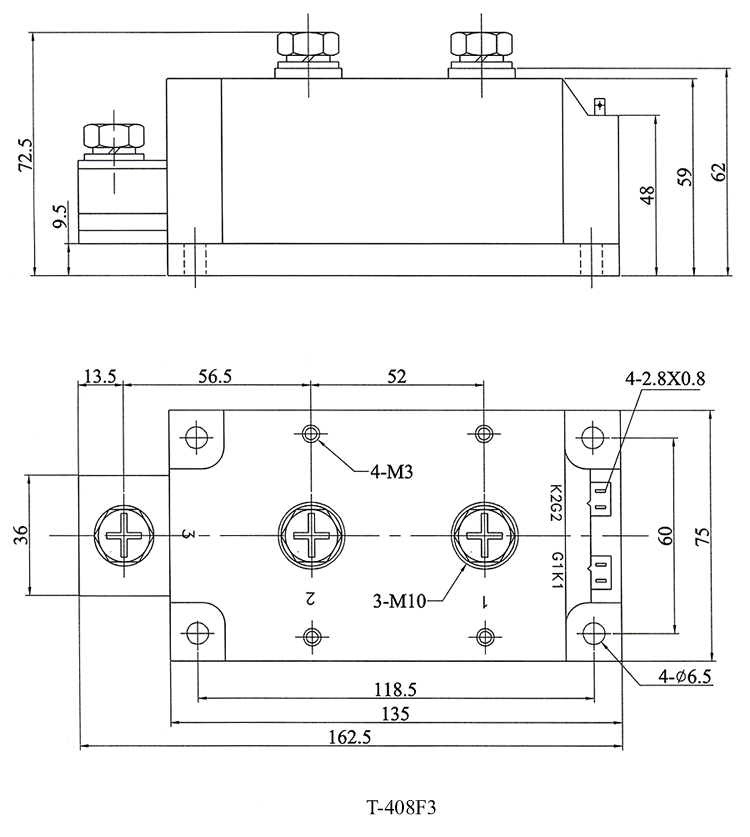

XX400	600-1800	400	12.0	734	800	100	40	200	3.0	200	1.52 /1200	0.80	0.49	0.080	125	2500	T-408F3	408F3
XX500	600-1800	500	16.0	1310	800	100	40	200	3.0	200	1.44 /1500	0.80	0.34	0.065	125	2500	T-408F3	408F3

사이리스터-다이오드 모듈 (Thyristor-Diode Modules)

TD

ATD

KTD

DT

ADT

KDT

사이리스터와 다이오드가 하나의 절연형 패키지 안에 함께 구성된 모듈입니다.
하프-컨트롤 정류기(Half-Controlled Rectifier) 등 다양한 정류 및 전력 제어 회로를 구성하는 데 유용하며, 회로 설계를 간소화하고 공간을 절약합니다.

사이리스터-다이오드 모듈 - TD/ATD/KTD/DT/ADT/KDT

모듈 Type/ Data	V_DRM V_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM /I_TM	V_TO	r_T	R_th (j-c)	T_jm	V_iso	도면	외형 참고 사진
모듈 Type/ Data		T_C= 85°C	10ms		125°C			25°C			25°C	125°C					도면	외형 참고 사진
.pdf	V	A	KA	KA²s	V/µs	A/µs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	V

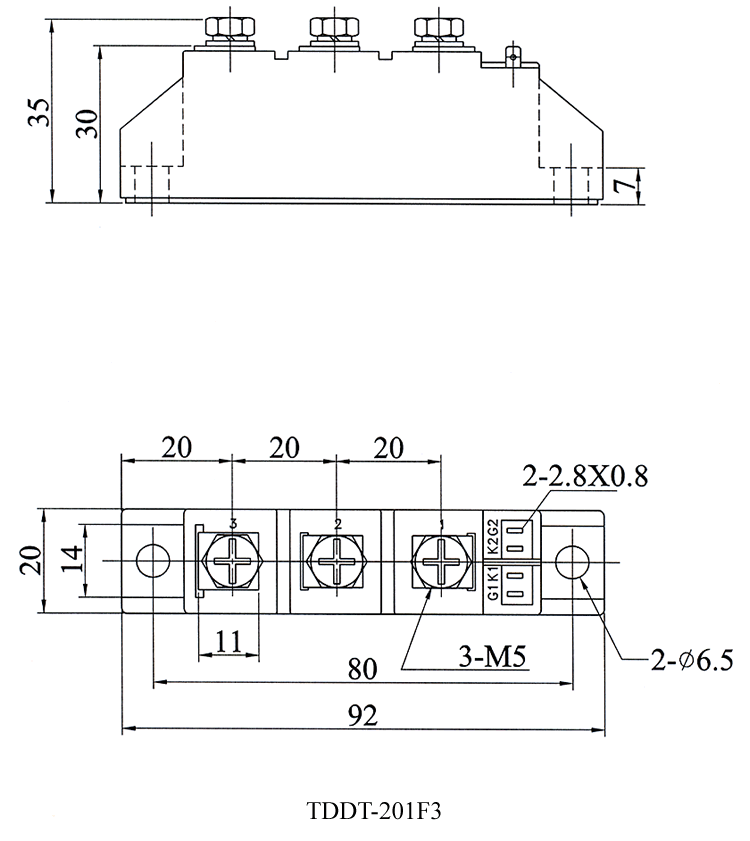

XX26	600-1800	26	0.55	1.50	800	50	8	100	2.0	100	1.69 /78	0.85	9.68	0.950	125	2500	TDDT-201F3	201F3
XX40	600-1800	40	1.00	5.1	800	50	8	100	2.0	100	1.60 /120	0.85	5.57	0.650	125	2500	TDDT-201F3	201F3
XX55	600-1800	55	1.25	7.9	800	50	8	100	2.0	100	1.50 /165	0.85	3.47	0.530	125	2500	TDDT-201F3	201F3
XX70	600-1800	70	1.60	13.0	800	50	10	100	2.0	100	1.48 /210	0.80	2.64	0.410	125	2500	TDDT-201F3	201F3

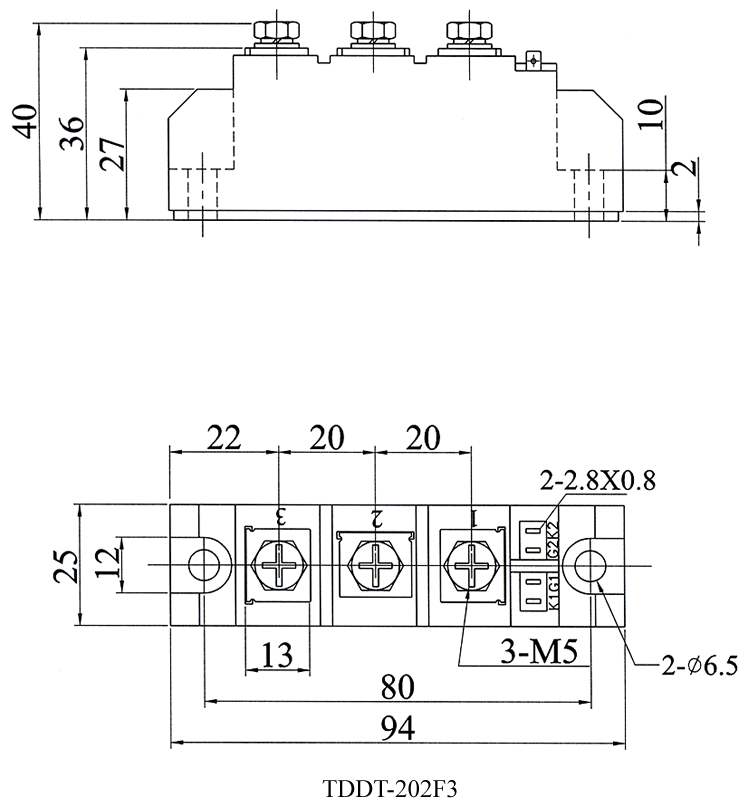

XX90	600-1800	90	2.00	20.4	800	100	10	100	2.0	100	1.70 /270	0.80	3.01	0.280	125	2500	TDDT-202F3	202F3
XX110	600-1800	110	2.40	29.3	800	100	12	100	2.0	100	1.69 /330	0.80	2.29	0.250	125	2500	TDDT-202F3	202F3

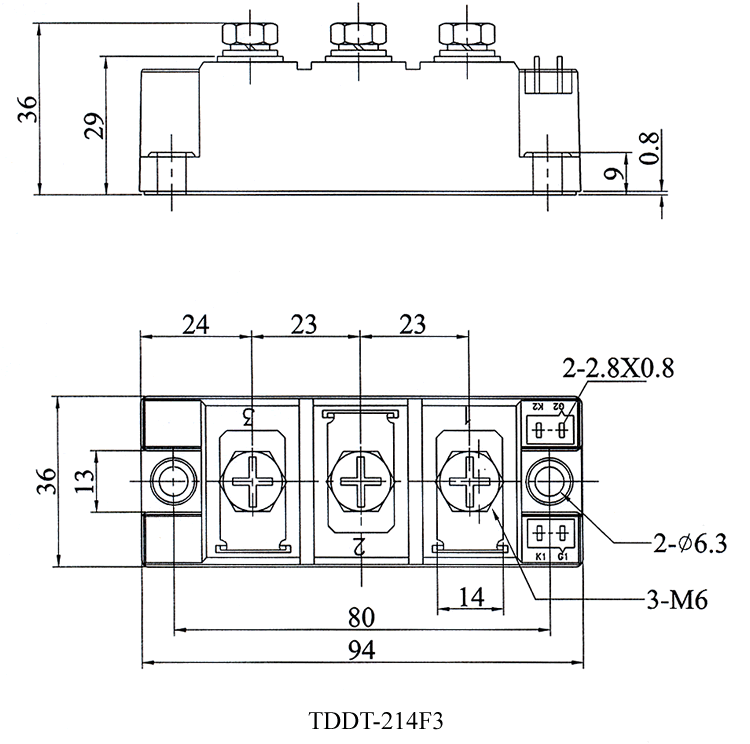

XX135	600-1800	135	3.80	73.6	800	100	20	150	2.5	150	1.75 /405	0.80	2.12	0.200	125	2500	TDDT-214F3	203F3
XX160	600-1800	160	5.40	149	800	100	20	150	2.5	150	1.70 /480	0.80	1.69	0.170	125	2500	TDDT-214F3	203F3
XX182	600-1800	182	5.80	172	800	100	25	150	2.5	150	1.62 /546	0.80	1.26	0.160	125	2500	TDDT-214F3	203F3

모듈 Type/ Data	V_DRM V_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM /I_TM	V_TO	r_T	R_th (j-c)	T_jm	V_iso	도면	외형 참고 사진
모듈 Type/ Data		T_C= 85°C	10ms		125°C			25°C			25°C	125°C					도면	외형 참고 사진
.pdf	V	A	KA	KA²s	V/µs	A/µs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	V

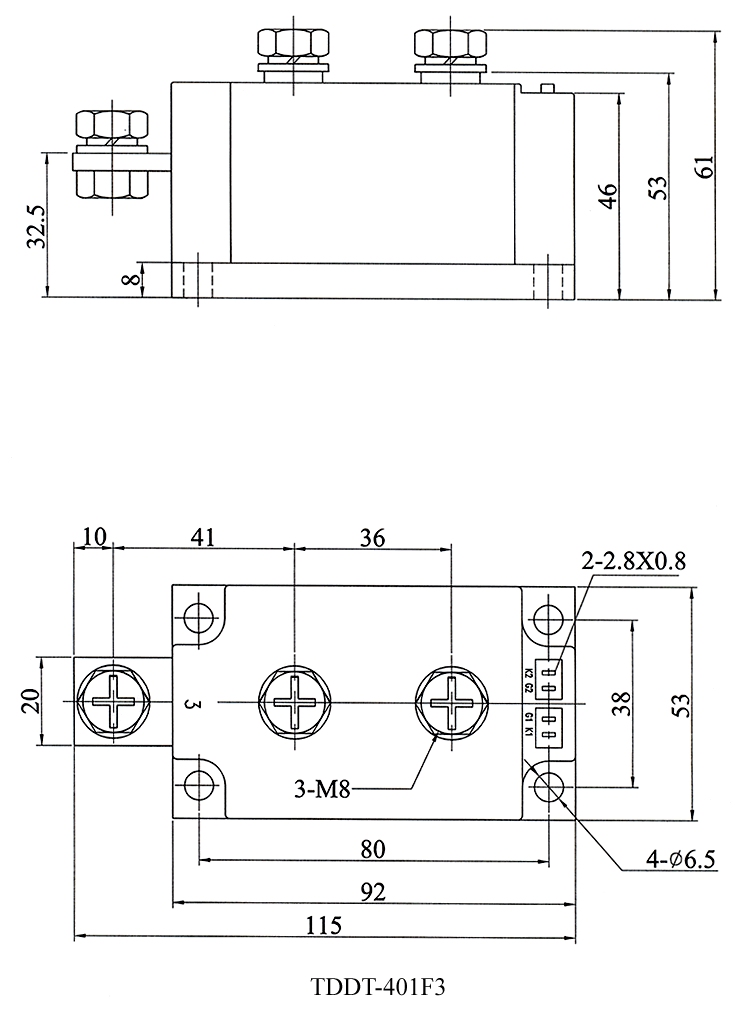

XX200	600-1800	200	7.20	264	800	100	30	180	2.5	180	1.65 /600	0.80	1.27	0.140	125	2500	TDDT-401F3	401F3
XX250	600-1800	250	8.50	368	800	100	30	180	2.5	180	1.57 /750	0.80	0.85	0.120	125	2500	TDDT-401F3	401F3

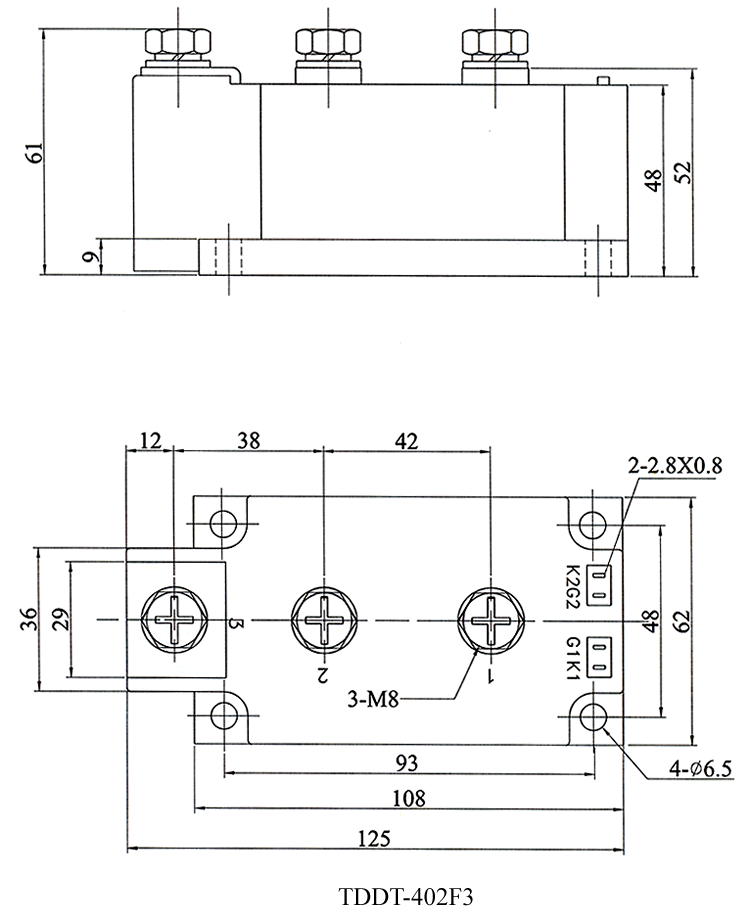

XX300	600-1800	300	9.30	441	800	100	40	180	2.5	180	1.58 /900	0.80	0.72	0.120	125	2500	TDDT-402F3	402F3
XX350	600-1800	350	11.0	617	800	100	40	180	2.5	180	1.45 /1050	0.80	0.50	0.090	125	2500	TDDT-402F3	402F3

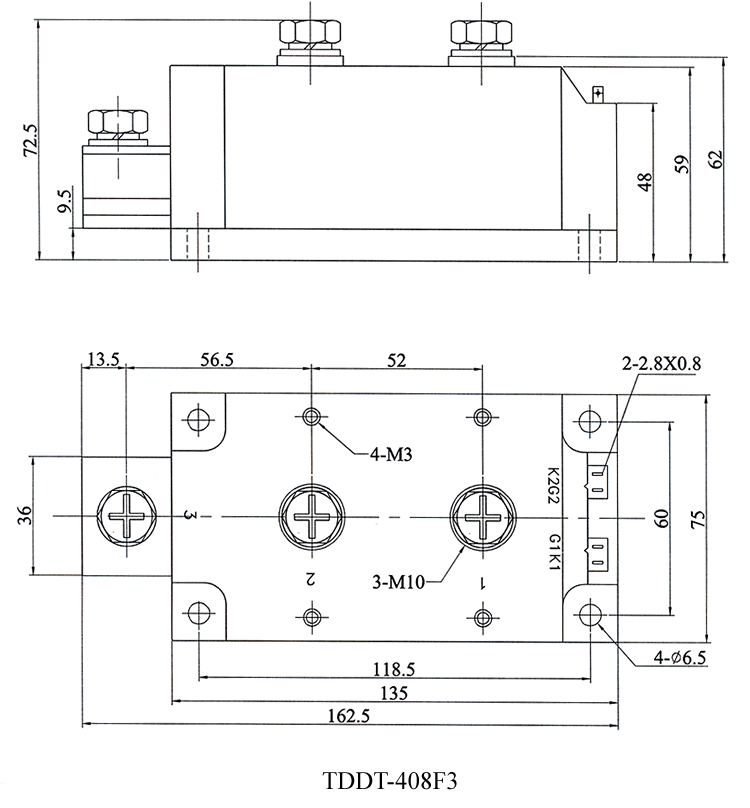

XX400	600-1800	400	12.0	734	800	100	40	200	3.0	200	1.52 /1200	0.80	0.49	0.080	125	2500	TDDT-408F3	408F3
XX500	600-1800	500	16.0	1310	800	100	40	200	3.0	200	1.44 /1500	0.80	0.34	0.065	125	2500	TDDT-408F3	408F3

다이오드 모듈 (Diode Modules)

DD

ADD

KDD

여러 개의 다이오드가 절연형 패키지 내에 구성되어 있습니다.
산업용 정류기, 전력 변환 장치, 배터리 충전기 등 높은 전류 용량과 효율적인 정류가 필요한 애플리케이션에 널리 사용됩니다. 다양한 연결 방식(직렬, 병렬, 브리지 등)으로 제공됩니다.

다이오드 모듈 - DD/KDD/ADD

모듈 Type/ Data	V_RRM	I_F(AV)	I_FSM	I²t	I_RRM	V_FM /I_FM	V_FO	r_F	R_th (j-c)	T_jm	V_iso	도면	외형 참고 사진
모듈 Type/ Data		T_C= 100°C	10ms		150°C	25°C	150°C					도면	외형 참고 사진
.pdf	V	A	KA	KA²s	mA	V/A	V	m.ohm	°C/W	°C	KN

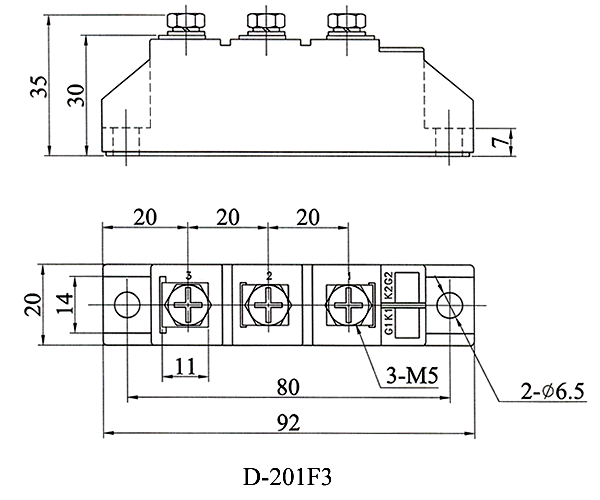

XX26	600-1800	26	0.65	2.1	8	1.65/78	0.85	9.80	1.300	150	2500	D-201F3	201F3
XX40	600-1800	40	1.00	5.1	8	1.55/120	0.877	5.57	0.900	150	2500	D-201F3	201F3
XX55	600-1800	55	1.30	8.6	8	1.45/165	0.91	3.47	0.700	150	2500	D-201F3	201F3
XX70	600-1800	70	1.80	16.5	8	1.40/210	0.91	2.50	0.570	150	2500	D-201F3	201F3
XX90	600-1800	90	2.30	26.9	8	1.33/270	0.93	1.70	0.470	150	2500	D-201F3	201F3

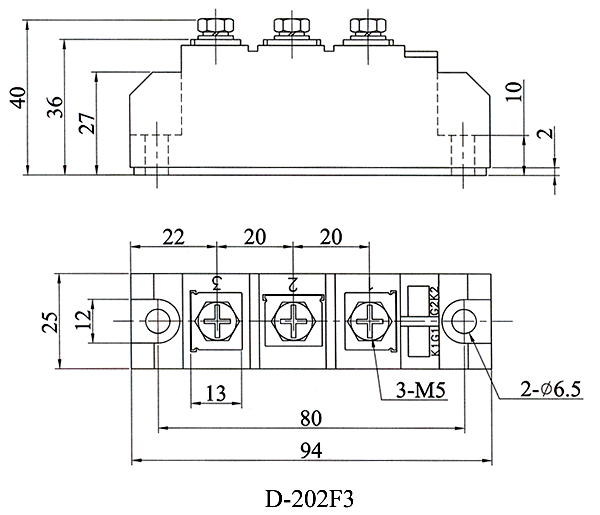

XX110	600-1800	110	2.60	34.4	12	1.45/330	1.11	1.74	0.350	150	2500	D-202F3	202F3

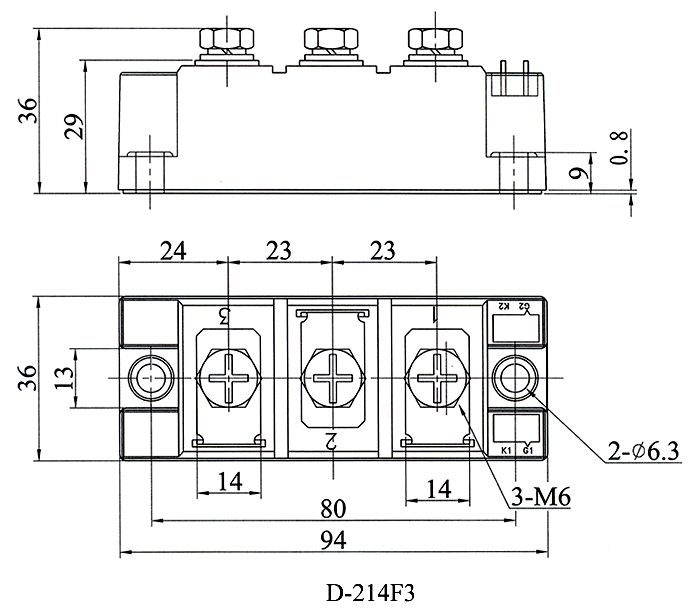

XX135	600-1800	135	3.90	77.5	12	1.38/405	0.99	1.18	0.310	150	2500	D-214F3	203F3
XX160	600-1800	160	6.00	184	12	1.56/480	0.91	1.35	0.230	150	2500	D-214F3	203F3
XX182	600-1800	182	6.40	209	12	1.43/5.46	0.97	0.96	0.220	150	2500	D-214F3	203F3
XX200	600-1800	200	8.00	326	12	1.38/600	1.14	0.88	0.210	150	2500	D-214F3	203F3

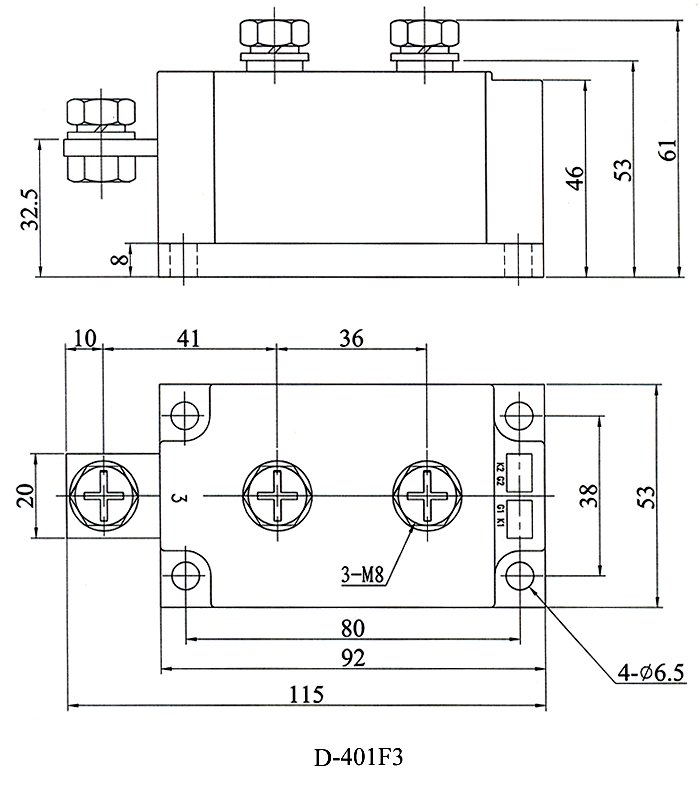

XX250	600-1800	250	11.0	617	20	1.43/750	1.10	0.76	0.140	150	2500	D-401F3	401F3
XX300	600-1800	300	12.5	797	20	1.35/900	1.20	0.55	0.130	150	2500	D-401F3	401F3

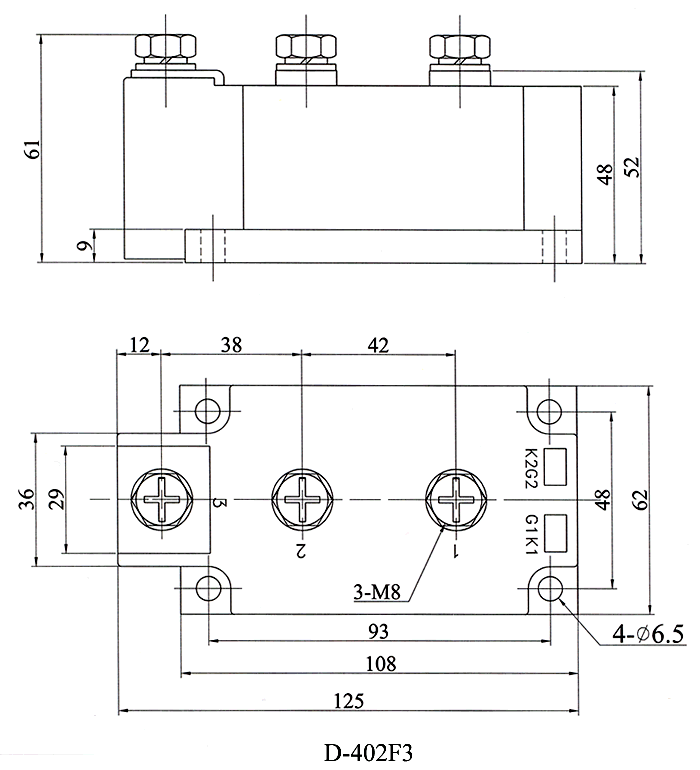

XX350	600-1800	350	15.0	1150	30	1.50/1050	1.04	0.61	0.110	150	2500	D-402F3	402F3
XX400	600-1800	400	17.0	1470	30	1.48/1200	0.98	0.50	0.100	150	2500	D-402F3	402F3

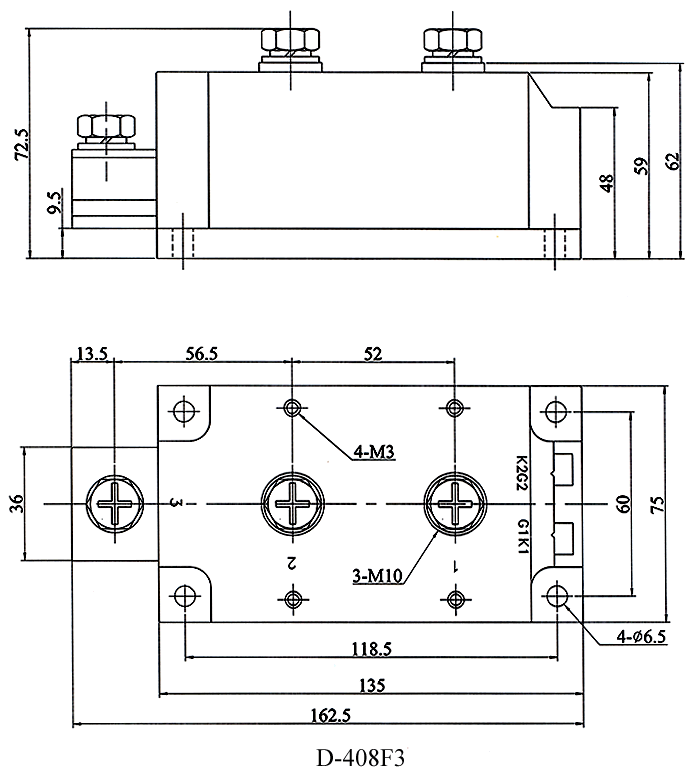

XX500	600-1800	500	21.0	2250	40	1.35/1500	1.03	0.32	0.090	150	2500	D-408F3	408F3

단상 정류 브리지 모듈 (Single Phase Rectifier Bridges Modules - Diode)

2D

단상 교류를 직류로 변환하기 위한 완전한 다이오드 브리지 회로가 하나의 절연형 패키지에 통합된 형태입니다.
공간 절약 및 배선 간소화에 큰 이점이 있으며, 소형 전원 공급 장치나 단상 모터 드라이브 등에 사용됩니다.

단상 정류 브리지 모듈 - 2D

모듈 Type/ Data	V_RRM	I_O	I_FSM	I²t	I_RRM	V_FM /I_FM	V_FO	r_F	R_th (j-c)	T_jm	V_iso	도면	외형 참고 사진
모듈 Type/ Data		T_C= 100°C	10ms	150°C	25°C		150°C					도면	외형 참고 사진
.pdf	V	A	KA	KA²s	mA	V/A	V	m.ohm	°C/W	°C	V
2D50	600-1800	50	0.75	2.8	8	1.55/150	0.80	9.0	0.550	150	2500	D-207F4	-
2D75	600-1800	75	1.00	5.1	8	1.47/225	0.80	7.0	0.320	150	2500	D-207F4	-

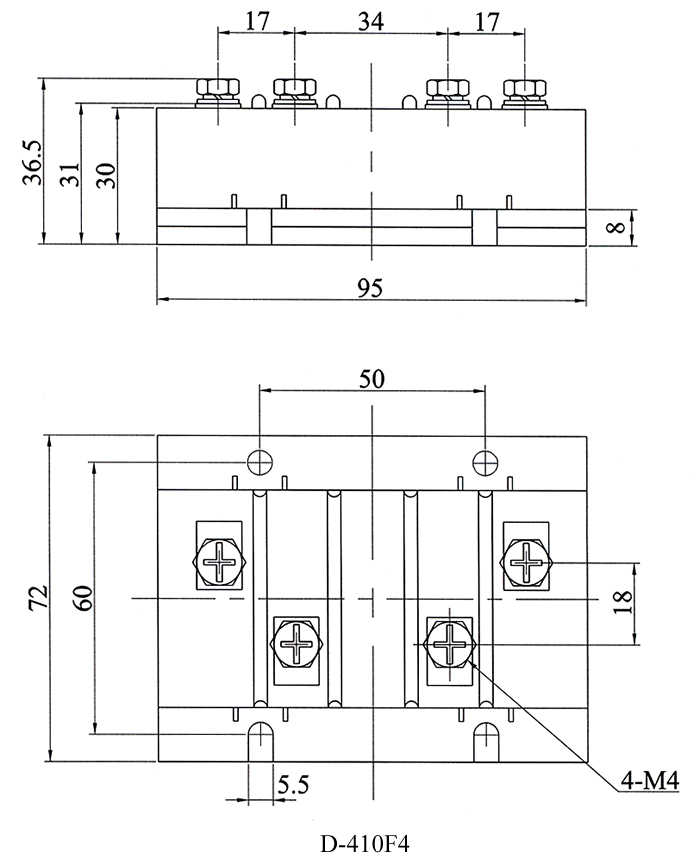

2D100	600-1800	100	1.50	11.4	10	1.53/300	0.80	4.5	0.240	150	2500	D-410F4	-
2D150	600-1800	150	2.50	31.8	10	1.47/450	0.80	3.8	0.150	150	2500	D-410F4	-

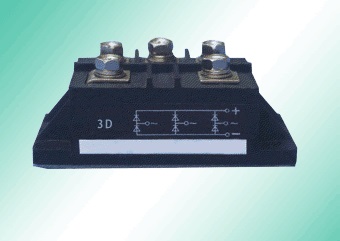

삼상 정류 브리지 모듈 (Three Phases Rectifier Bridges Modules - Diode)

3D

삼상 교류를 직류로 변환하기 위한 완전한 다이오드 브리지 회로가 하나의 절연형 패키지에 통합된 형태입니다.
산업용 대용량 전원 공급 장치, 인버터, 컨버터 등 삼상 전력을 사용하는 시스템의 핵심 정류 부품으로 사용됩니다.

삼상 정류 브리지 모듈 - 3D

모듈 Type/ Data	V_RRM	I_O	I_FSM	I²t	I_RRM	V_FM /I_FM	V_FO	r_F	R_th (j-c)	T_jm	V_iso	도면	외형 참고 사진
모듈 Type/ Data		T_C= 100°C	10ms	150°C	150°C	25°C	150°C					도면	외형 참고 사진
.pdf	V	A	KA	KA²s	mA	V/A	V	m.ohm	°C/W	°C	V

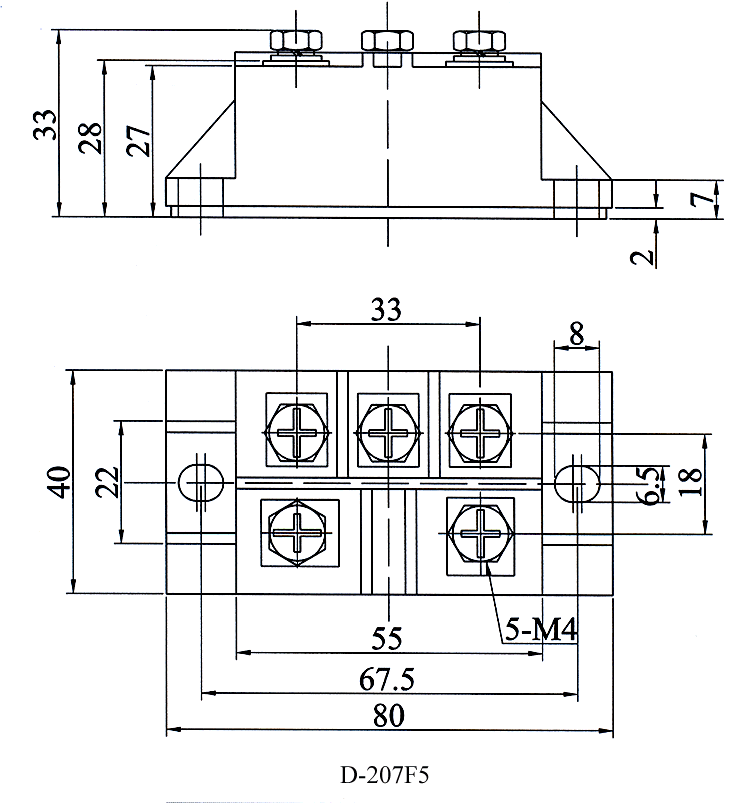

3D50	600-1800	50	0.75	2.8	8	1.55/150	0.80	9.0	0.550	150	2500	D-207F5	207F5
3D75	600-1800	75	1.00	5.1	8	1.47/225	0.80	7.0	0.320	150	2500	D-207F5	207F5

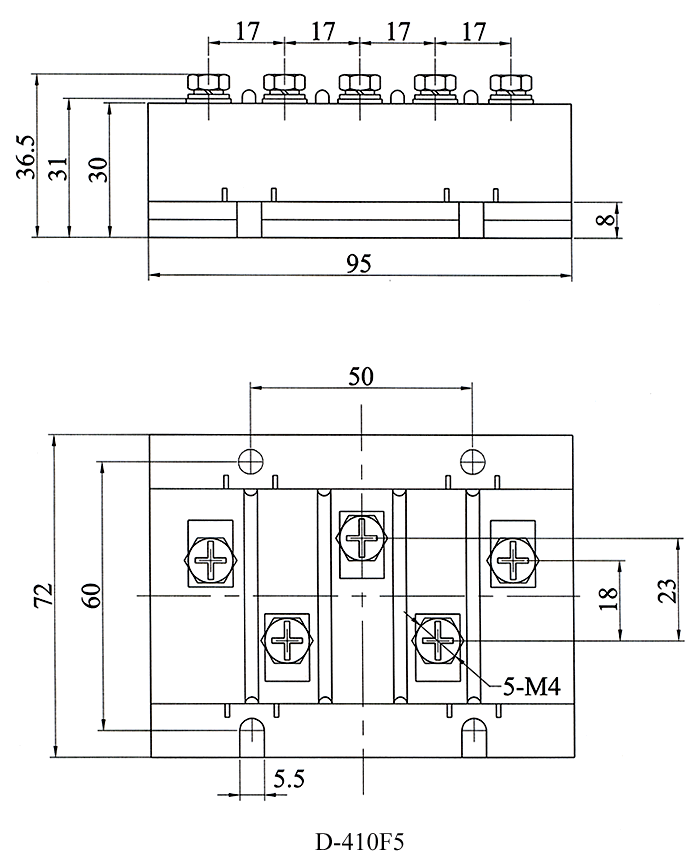

3D100	600-1800	100	1.50	11.4	10	1.53/300	0.80	4.5	0.240	150	2500	D-410F5	-
3D150	600-1800	150	2.50	31.8	10	1.50/450	0.80	3.8	0.150	150	2500	D-410F5	-

비절연형 모듈 (Non-isolated type Modules)

비절연형 모듈은 내부의 반도체 소자(예: 칩)가 외부 방열판이나 모듈 케이스와 전기적으로 연결되어 있는 형태입니다. 따라서 모듈을 설치할 때는 방열판이나 설치면에 대한 전기적 절연을 반드시 고려해야 합니다. 주로 비용 효율성이 중요하거나, 시스템 자체적으로 별도의 절연 조치를 취할 수 있는 경우에 사용됩니다.

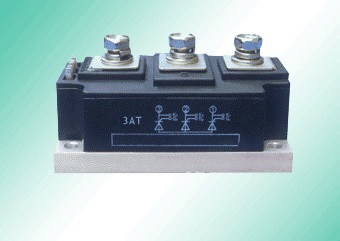

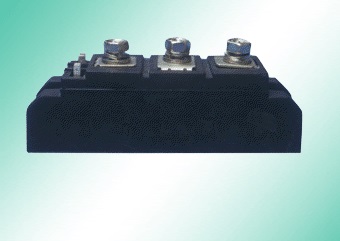

3 사이리스터 일체형 (3 Thyristors in one)

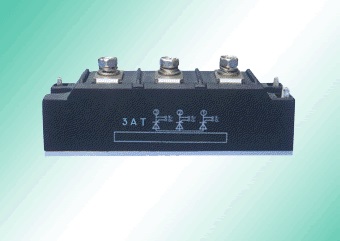

3AT

3KT

세 개의 사이리스터가 하나의 패키지 안에 구성되어 있지만, 내부 소자와 외부 케이스 사이에 절연층이 없습니다.
삼상 전력 제어, 모터 드라이브, 산업용 히터 제어 등에서 비용 효율적인 솔루션을 제공합니다.

3 사이리스터 일체형 - 3AT/3KT

모듈 Type/ Data	V_DRM V_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM /I_TM	V_TO	r_T	R_th (j-c)	T_jm	도면	외형 참고 사진
모듈 Type/ Data		T_C= 90°C	10ms		125°C			25°C			25°C	125°C				도면	외형 참고 사진
.pdf	V	A	KA	KA²s	V/µs	A/µs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C

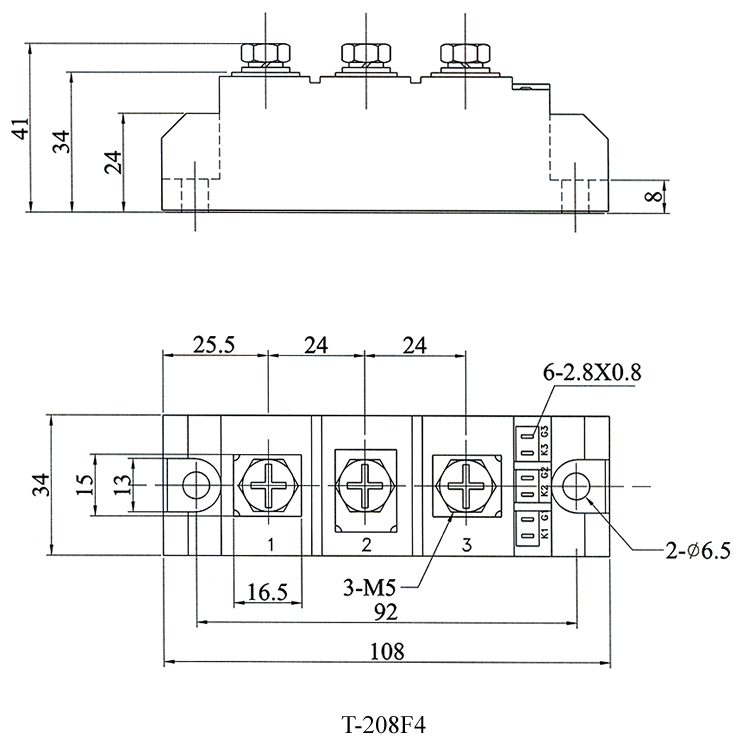

3XT50	800- 1800	50	1.60	1.50	800	100	8	100	2.0	100	1.70 /150	0.80	5.41	0.480	125	T-208F4	208F4
3XT100	800- 1800	100	3.20	5.1	800	100	12	100	2.0	100	1.67 /300	0.80	2.45	0.250	125	T-208F4	208F4

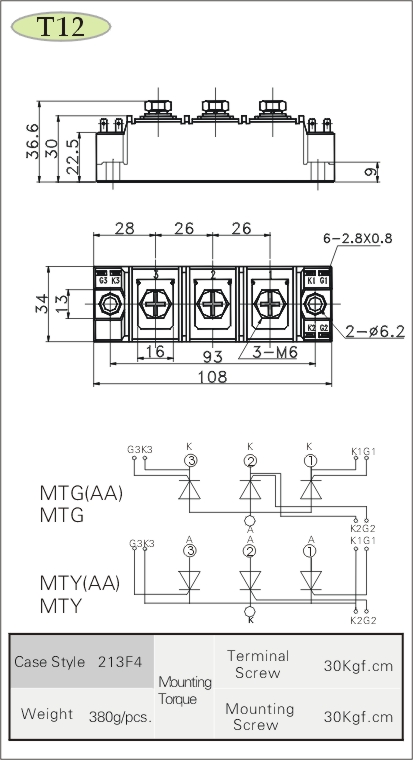

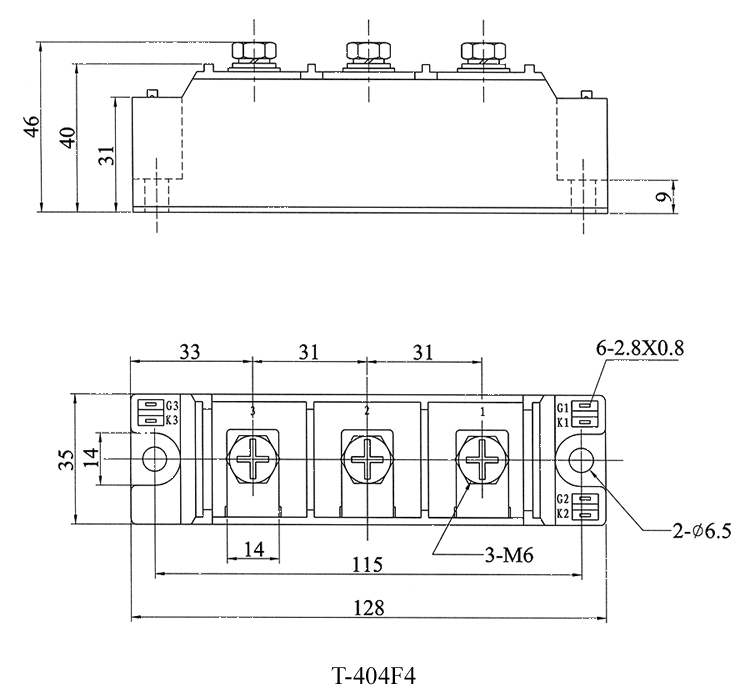

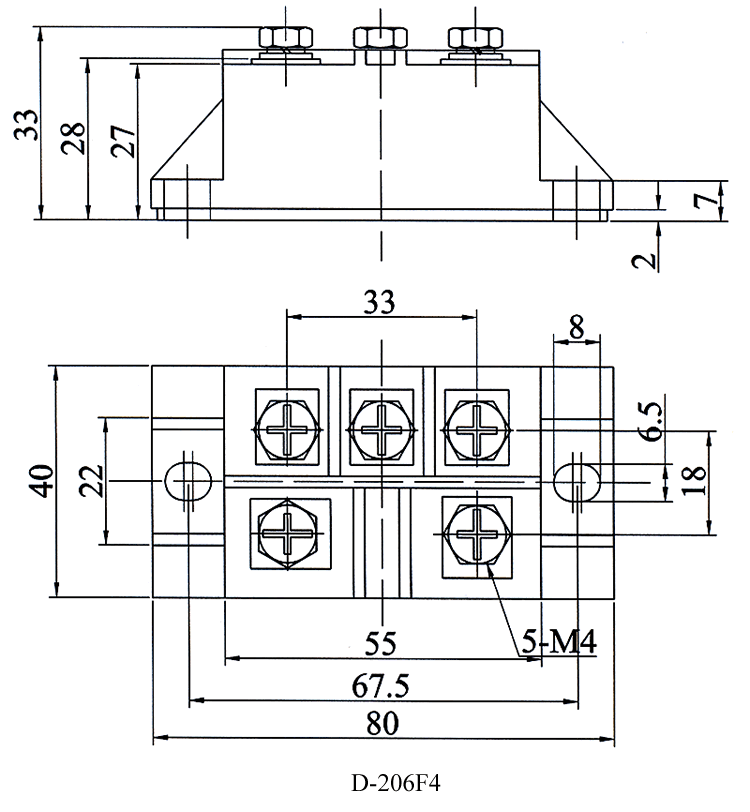

3XT150	800- 1800	150	5.10	7.9	800	100	12	100	2.0	100	1.67 /450	0.80	1.74	0.160	125	T-213F4	206F4
3XT200	800- 1800	200	6.50	13.0	800	100	20	150	2.5	150	1.62 /600	0.80	1.15	0.130	125	T-213F4	206F4
3XT250	800- 1800	150	8.50	20.4	800	100	20	150	2.5	150	1.65 /750	0.80	1.02	0.100	125	T-404F4	206F4

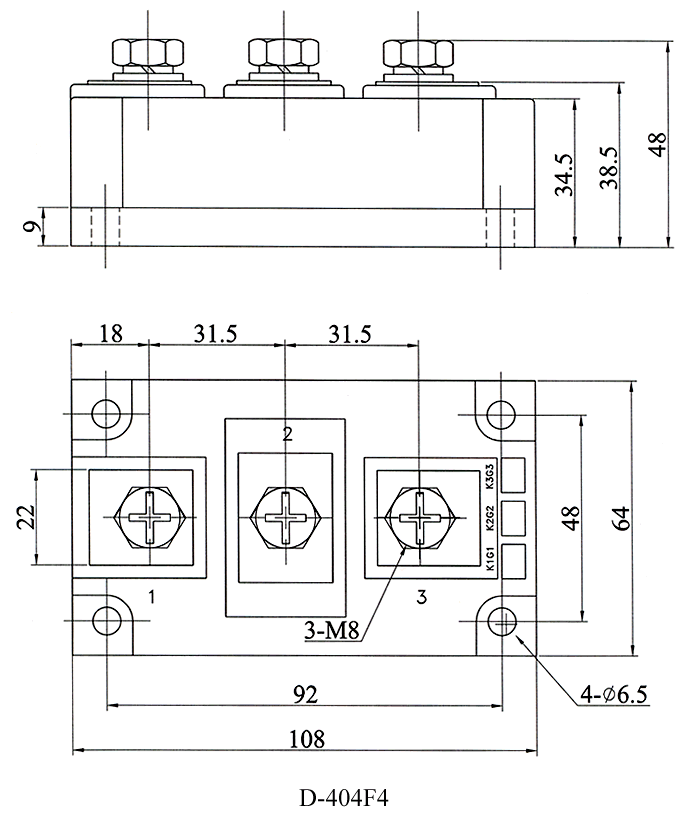

3XT300	800- 1800	300	9.60	29.3	800	100	25	150	2.5	150	1.58 /900	0.80	0.72	0.080	125	D-404F4	404F4

3 다이오드 일체형 (3 Diodes in one)

3AD

3KD

세 개의 다이오드가 하나의 패키지 안에 구성되어 있지만, 내부 소자와 외부 케이스 사이에 절연층이 없습니다.
삼상 정류 회로의 일부 또는 다른 전력 회로 구성에 사용될 수 있으며, 외부 절연을 통해 시스템에 통합됩니다.

3 다이오드 일체형 - 3AD/3KD

모듈 Type/ Data	V_RRM	I_F(AV)	I_FSM	I²t	I_RRM	V_FM /I_FM	V_FO	r_F	R_th (j-c)	T_jm	도면	외형 참고 사진
모듈 Type/ Data		T_C= 90°C	10ms	150°C	25°C		150°C				도면	외형 참고 사진
.pdf	V	A	KA	KA²s	mA	V/A	V	m.ohm	°C/W	°C

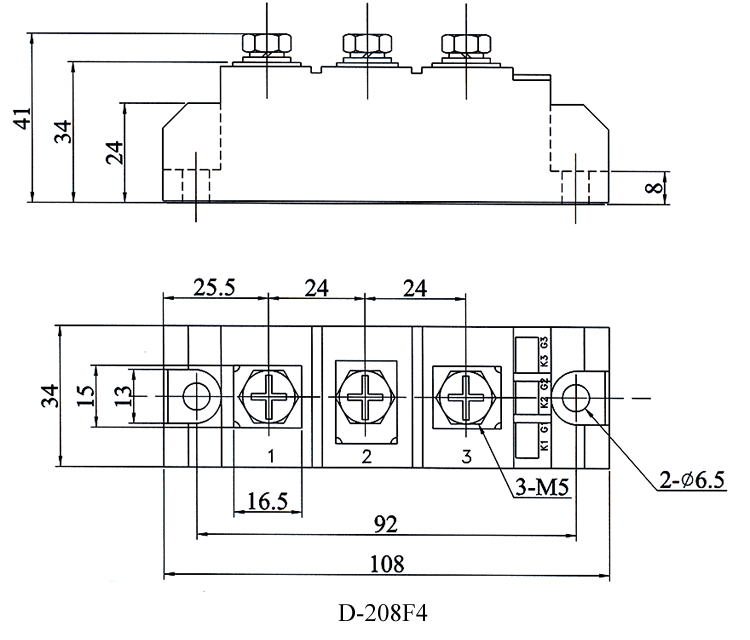

3XD50	800-1800	50	1.90	18.4	8	1.60/150	0.80	4.78	0.700	150	D-208F4	208F4
3XD100	800-1800	100	3.90	77.5	12	1.57/300	0.80	2.13	0.380	150	D-208F4	208F4
3XD150	800-1800	150	5.80	171.5	12	1.57/440	0.80	1.53	0.240	150	T-404F4	206F4
3XD200	800-1800	200	8.00	326.4	20	1.50/600	0.80	0.96	0.200	150	T-404F4	206F4
3XD250	800-1800	250	9.80	490	20	1.53/750	0.80	0.87	0.150	150	D-404F4	404F4
3XD300	800-1800	300	11.5	674	25	1.50/900	0.80	0.64	0.130	150	D-404F4	404F4
