소프트스타트 내장 기동제어반(기동반)
3선 기동방식 SOFT START 기동제어반 (Main NFB 및 BY-PASS M/C 내장)
정격용량 22KW(30HP)~95KW(130HP) (130HP 이상은 주문제작)
37KW 이하 소프트스타트 기동제어반 PANEL

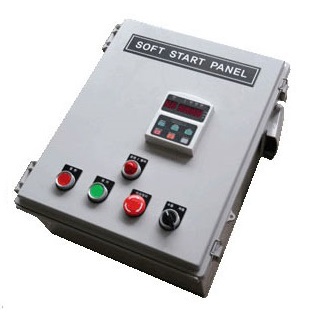

소프트스타트 기동반 외형

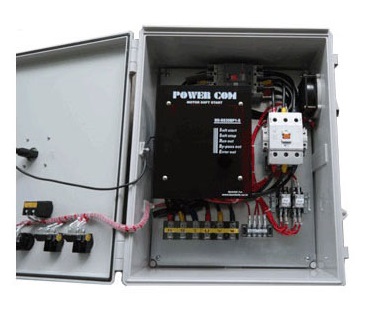

소프트스타트 기동반 내부

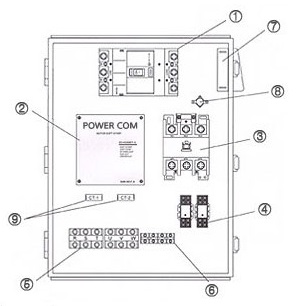

37KW 이하 소프트스타트 기동반 내부 명칭도
- Induction
Motor 적용
- Motor Soft
Start (Motor 시동기)
- BD-SS30BP1
- AC220V/380V/440V,
50-60HZ
- AC380V/440V,
22KW 이하용
- By-Pass M/G
외부 장착형
- AC85V~260V
FREE VOLT
- 기동시 Run Out
유접점 AC250V/5A a접점 출력
- By-Pass out
유접점 AC250V/5A a접점 출력
37KW 이하 기동제어반 SIZE (AC380V/400V 사용시)
| 정격용량(KW) |
크기 (W x H x D) |
| KW |
HP |
mm |
| 15 |
20 |
400 X 500 X 200 |
| 18.5 |
25 |
| 22 |
30 |
| 30 |
40 |
| 37 |
50 |
소프트스타트 내장 제어반의 전선 절약 효과
Y-Δ(와이-델타) 기동 방식과 달리 3선 결선 방식을 사용하므로 배선이 절반으로 줄어듭니다.
예) 37KW(50HP) 모터를 10M 거리에서 연결 시, 30M의 전선 절약이 가능합니다. (6선 → 3선)
95KW 이하 소프트스타트 기동제어반 PANEL

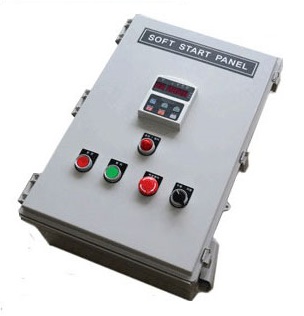

소프트스타트 기동반 외형

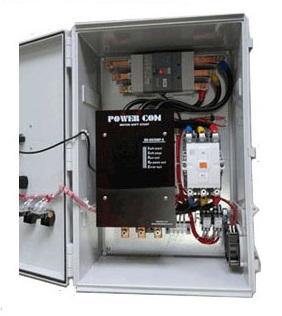

소프트스타트 기동반 내부

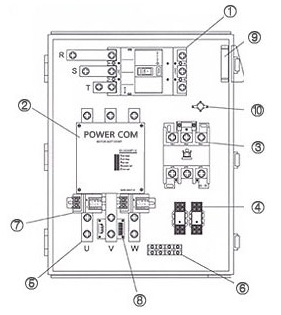

95KW 이하 소프트스타트 기동반 내부 명칭도
- MAIN NFB - ABE
203/125A
- SOFT START -
380/440V/75KW
- BY-PASS M/G - MG 125A
(AC220V)
- RX1/RX2 RELAY - 2A2B
(AC220V)
- MAIN POWER 부스바 -
20x5T
- 제어전원 및 리모트 신호
단자대
- C/T - Current
Tranformer (CT1/CT2)
- 전류-전압 변환 SENSOR
(100/1A)
- 냉각 FAN (80x80x25)
AC220V
- ⑩온도 S/W (35℃ - ON) FAN
작동
95KW 이하 기동제어반 SIZE (AC380V/400V 사용시)
| 정격용량(KW) |
크기 (W x H x D) |
| KW |
HP |
mm |
| 55 |
75 |
400 X 600 X 200 |
| 75 |
100 |
| 95 |
130 |

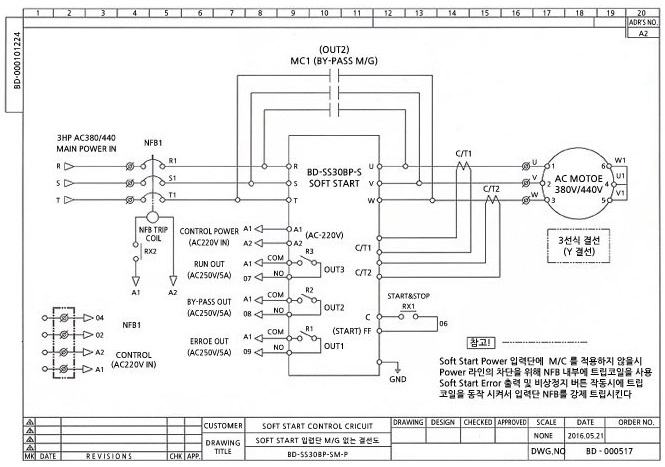

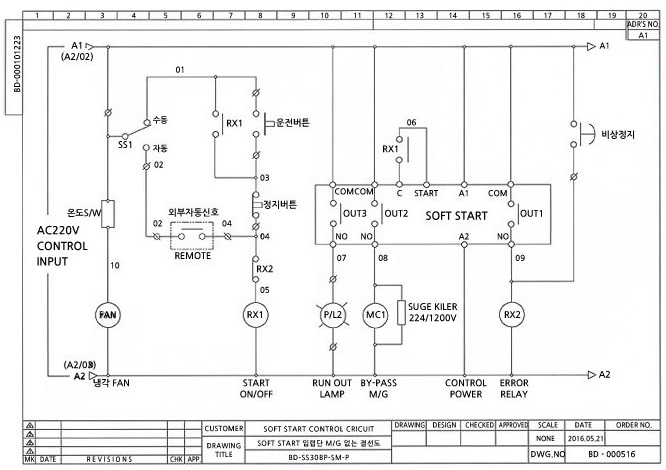

- 소프트스타트 내장 제어반 조작 회로도 (Local-remote 사용)
SOFT START의 기능
-
과전류 보호 (EOCR 기능)
-
결상 검출 (1차 지원) 및 SCR 단락보호 기능
-
언발란스 검출 (운전 중 상전류)
-
기동전류(AC) 제한 기능 (기동 전류 제한 조정기능 내장)
-
기계적 충격 해소, 돌입전류 완화, 모터 수명 연장
-
운전 중 이상 동작으로 인한 Error 발생시 POWER 1차측 차단기를 자동 트립시킵니다.
-
운전 중 모터 실부하 전류 실시간 표시동작 및 제어가 가능하게 기동반 외부에 설치
모터 소프트스타트를 사용시 아래와 같은 현상에 완벽한 보호기능을 합니다.
| 벨트 슬립 |
기어박스 손상 |
체크 밸브 |
| 컨베어 요동 현상 |
펌프 배관 워터 해머 |
베어링 |
| 모터 절연 파괴 |
|
|
-
모터 소프트스타트는 모터의 기동토크와 돌입전류를 제어합니다.
-
모터를 부드럽게 동작하게 하여 기동전류를 감소시켜 에너지가 절약됩니다.
-
모터 기동과 정지시 전기적, 기계적 문제를 해결해주는 최상의 제품입니다.
-
초기 운전시 소프트스타트로 가동 후 모터 정상 운전시점에서 기동반 내부 BY-PASS 마그네트로 연속 운전하여 기동반 수명을 획기적으로 연장하고 온도 상승으로 인한
제품의 오동작 및 수명단축을 줄일 수 있습니다.
